金剛石滾輪的修整工藝有哪些？

1、什么是金剛石滾輪？

    所謂的金剛石滾輪，就是采用電鍍或粉末冶金等方法把大量金剛石顆粒鑲嵌在鋼質滾輪表面，用于大批量成型磨削的專用機床和齒輪磨床加工的高效率、高壽命、低成本的砂輪修整工具。

    以一定轉速旋轉（借以降低滾輪與砂輪的相對速度），對高速旋轉的砂輪表面產生磨削和輾壓作用，使砂輪獲得與滾輪型面吻合的鋒利工作表面。

   其中常見的HNT金剛石滾輪可有效代替單晶金剛石筆對砂輪進行修整，其生產效率大幅度提高，且加工出的零件表面質量和精度更高。

2、HNT金剛石滾輪的結構分類

    目前金剛石滾輪有三類，分別是：燒結金剛石滾輪，電鍍金剛石滾輪和CVD金剛石滾輪，每種金剛石滾輪的優缺點不同，應用行業也有所區別。

（1）燒結法：分為手植燒結滾輪和隨機分布的燒結滾輪兩種，耐用性強；

（2）電鍍法；高精度制造出小而復雜的形狀滾輪；

（3）CVD滾輪：新型材料，對CBN砂輪修整效果好。

目前國內以燒結法為主，相較于電鍍法壽命更長，性能更穩定，而在國外恰恰相反，電鍍法比燒結法應用廣泛。下圖是燒結金剛石滾輪和電鍍金剛石滾輪的制造方法和特點。

3、HNT金剛石滾輪的修整工藝

根據不同的應用場景需求，金剛石滾輪修整工藝分為兩種：切入式金剛石滾輪修整和擺式金剛石滾輪修整。因切入式金剛石滾輪修整比擺式金剛石滾輪修整簡單，所以在實際生產中應用較多一些。

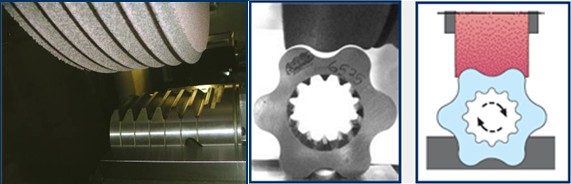

切入式金剛石滾輪修整工藝：是成形滾輪修整成形砂輪，金剛石滾輪和所需要修整的砂輪型面正好相反，通過電機驅動金剛石滾輪旋轉，對砂輪做短行程的徑向切入運動，從而實現砂輪的修整；切入式金剛石滾輪可制作各種復雜成形面。

切入式金剛石滾輪在汽車零部件，發動機，軸承，紡織機械，導軌，絲杠，工量刃具等行業廣泛應用。

擺式金剛石滾輪修整工藝：是金剛石滾輪采用進給的方式進行修整，即利用數控編制程序控制金剛石滾輪運動軌跡，將砂輪修整出所需要的成形表面，其中簡易程序為：快進（不能碰上齒輪）—慢進（按需要的切入速度進給）—光修—退出。

擺式金剛石滾輪修整在齒輪行業中應用較多。

4、HNT金剛石滾輪的行業應用

    目前HNT金剛石滾輪主要用于以下幾個行業，尤其在汽車，機床，工量刃具等行業廣泛應用。

    （1）汽車零部件行業：曲軸、閥體、活塞環、油針、油針體，球籠萬向節、油嘴油泵等。

    （2）齒輪行業：雙片單錐面、單片雙錐面、齒輪齒頂、全齒面等。

    （3）機床行業：導軌、滑塊、滾珠絲杠等。

    （4）軸承行業：球軸承溝道、直線道軌副、錐軸承、柱軸承溝道、紡織軸承等。

    （5）工量刃具行業：卡尺、鉆頭、鋸條、銑刀開槽開刃、絲錐螺紋等。

    （6）輕工行業：冰箱壓縮機、自行車中軸等。

    （7）液壓行業：柱塞泵連桿等。

    （8）航空航天行業：渦輪葉片、葉片齒根等

5、HNT金剛石滾輪的定制流程

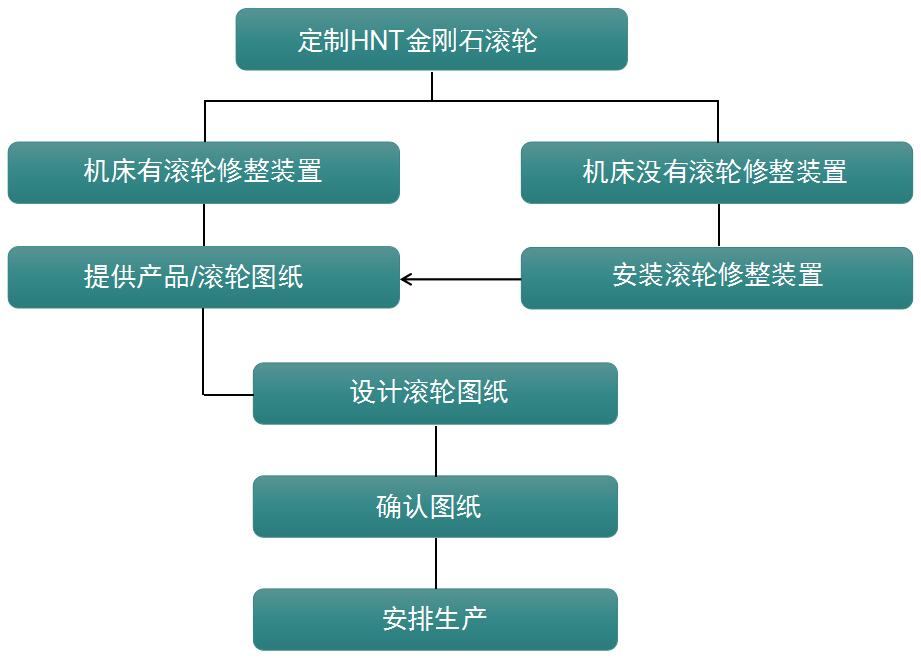

    HNT金剛石滾輪的定制流程簡單分為兩類，一類是有圖紙，一類是沒有圖紙。具體流程如下圖。

6、HTN金剛石滾輪修整器修整砂輪時的切削液

    在HNT金剛石滾輪修整器修整齒輪砂輪過程中產生的熱量，會破壞金剛石磨料穩定性，切削熱會使砂輪磨料熔覆，造成堵塞，此時需要冷卻液及時帶走砂輪修整時的磨擦熱，清理砂輪，沖走切屑，提高修整精度，延長滾輪壽命。
